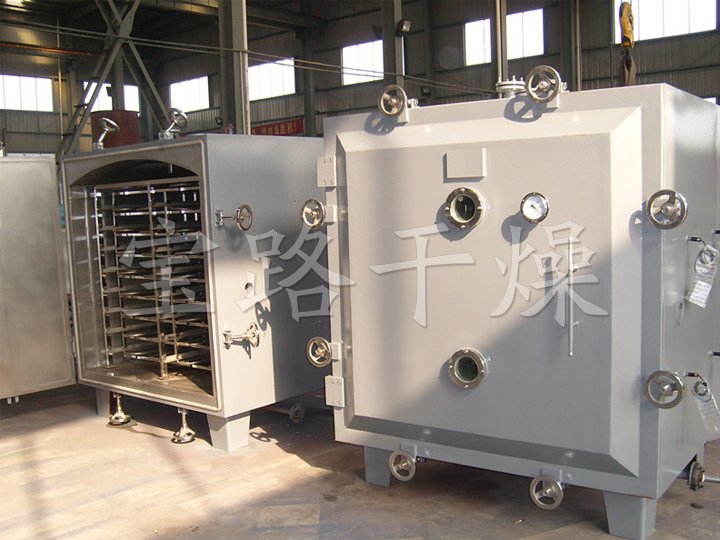

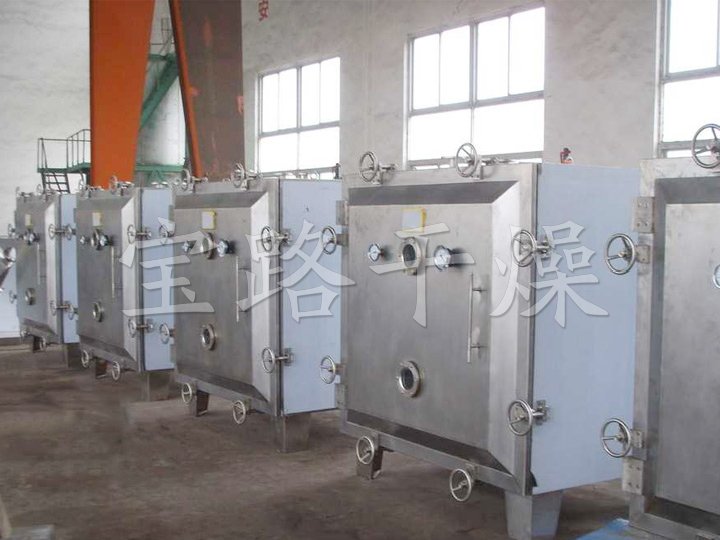

FZG方形静态真空干燥机
一、工作原理

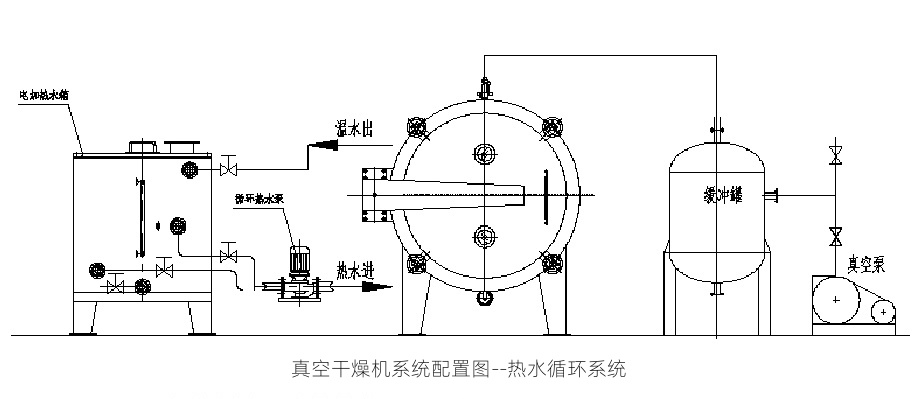

所谓真空干燥，就是将干燥物料处于真空条件下，进行加热干燥。如果利用真空泵进行抽气抽湿，则加快了干燥速度。如采用冷凝器．物料中的溶剂可通过冷凝器加以回收，如溶剂为水，可不用冷凝器，节省能源投资。
◎ 真空下物料中水分（溶剂）的沸点降低，能在较低的温度下得到较高的干燥速率，热量利用充分。
◎ 适合低温干燥或热敏性物料干燥。
◎ 能干燥含有溶剂或需要回收溶剂的物料，特别适合于干燥过程中怕氧化、有毒的物料。
◎ 在干燥前可进行消毒处理，干燥过程中无任何不纯物混入，符合GMP要求。
◎ 属于静态式真空干燥器．故干燥物料的形体不会损坏。
三、适应物料
适用于在高温下易分解，聚合和变质的热敏性物料的低温干燥；需要回收溶剂的物料；有毒性的物料。被广泛地采用在制药、化工、食品、电子等行业。

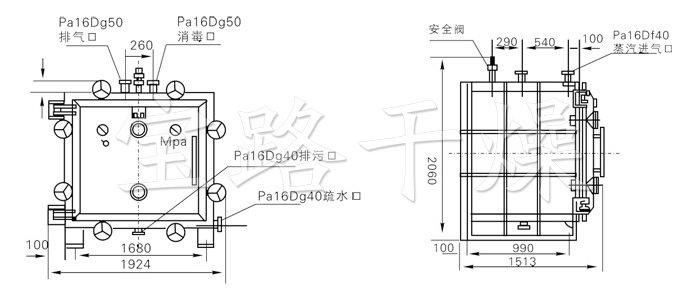

三、结构示意图
| 名称/规格 | FZG-10 | FZG-15 | FZG-20 |
| 干燥箱内尺寸mm | 1500×1060×1220 | 1500×1400×1220 | 1500×1800×1220 |
| 干燥箱外尺寸mm | 1513×1924×1720 | 1513×1924×2060 | 1513×1924×2500 |
| 烘架层数(层） | 5 | 8 | 12 |
| 层间距离mm | 122 | 122 | 122 |
| 烘盘尺寸mm | 460×640×45 | 460×640×45 | 460×640×45 |
| 烘盘数（只） | 20 | 32 | 48 |
| 烘架管内使用压力Mpa | ≤0.784 | ≤0.784 | ≤0.784 |
| 烘架使用温度℃ | 35-150 | 35-150 | 35-150 |
| 箱内空载Z高真空度Mpa | -0.09～-0.096 | ||
| 在-0.1MPa,加热温度110oC时，水的气化率kg/m2.hr | 7.2 | 7.2 | 7.2 |
| 用冷凝器时，真空泵型号/功率 | 2X-70A / 5.5KW | 2X-70A / 5.5KW | 2X-90A / 7.5kw |
| 不用冷凝器时，真空泵型号/功率 | SK-3 /4kw | SK-6 / 5.5kw | SK-6 / 7.5KW |
| 干燥箱重量kg | 1400 | 2100 | 3200 |
注：水环式真空泵与机械增压联用，以提高真空度。
五、订货须知
◎ 订货时请根据干燥物料的物性（初含水率、终含水率、耐热温度、真空度、干燥量、干燥时间等）因素选择合适的真空干燥器。同一种型号的真空干燥机中分别有蒸气、热水、导热油、电加热四种加热方式。例如为了增加干燥量可适当增加烘架层数请及时向我厂提出。
◎ 在使用说明书上述的真空干燥系统中的附件我厂均可为用户提供和安装，请在订货时说明。
◎ 本公司可对用户提出的真空干燥系统中的特殊要求提供设计制造与安装。
◎ 本公司设备对用户实行质量三保。一切配件，长期提供、敬请用户放心。
